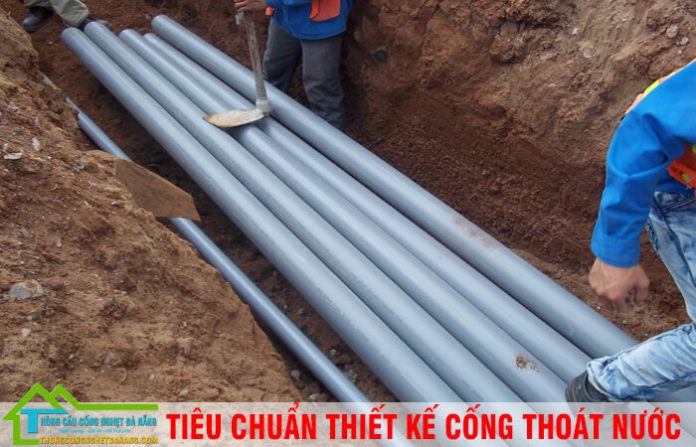

Các tiêu chuẩn thiết kế cống thoát nước
Các tiêu chuẩn thiết kế cống thoát nước

Hệ thống cống thoát nước lun đóng vai trò quan trọng cho mọi công trình nhà ở, chung cư, khách sạn hay thậm chí nhà máy và xí nghiệp

Một hệ thống cống thoát nước phải đạt các yêu cầu về bản vẽ thiết kế đúng quy trình, kích thước, độ dài đường ống và một số tiêu chuẩn thi công khác. Tôi là Nhân, thợ điện nước Khánh Trung với hơn 10 năm trong nghề, hôm nay tôi sẻ phân tích từng vấn đề cần được giải đáp trong quá trình thi công thiết kế cống thoát nước đạt tiêu chuẩn nhất

Tiểu chuẩn thi công và nghiệm thu cống thoát nước

Một hệ thống cống thoát nước đạt chuẩn yêu cầu kĩ thuật cần phải đáp ứng các tiêu chuẩn về độ dốc, kích thước, mức độ chôn sau… Chỉ cần bạn sai lệch 1 trong 3 yếu tố trên thì hiệu quả thoát nước sẻ không đạt yêu cầu, khả năng tắc nghẽn cống là điều không thể tránh khỏi.

Yêu cầu độ dốc tối thiểu của cống thoát nước

Khi thi công thiết kế ống thoát nước cần phải tạo độ dốc cho đường ống để đảm bảo hệ thống thoát nước được suôi, tăng hiệu quả dòng chảy tuy nhiên theo một mức độ nào đó mà đường ống sẻ có độ dốc tương ứng

Theo quy định trong các bản vẽ thi công thì yêu cầu độ dốc thoát nước tối thiểu là 2% / 5m ống. Độ dốc này cho phép dòng chảy với tốc độ bình thường, vẫn đủ độ suông để mang theo đất cát và nếu dựa vào áp lực dòng chảy nữa thì nó có thể làm sạch được đường ống

Nếu được ống có độ dốc vượt quá 4% thì khả năng chất thải ngưng đọng lại là rất cao bởi với độ dốc này dòng chảy sẻ nhanh hơn, khi đó chất lỏng sẻ trôi qua mà chất rắn sẻ ở lại

do-doc-ong-thoat-nuoc
Độ dốc cống thoát nước

Đường kính cống thoát nước

Đường kính cống thoát nước sẻ phục thuộc tùy vào công trình, thiết bị sử dụng, bạn có thể tham khảo:

Đới với hệ thống thoát nước bồn rửa chén, chậu rửa mặt, bồn tiểu yêu cầu đường ống có kích thước > 49mm

Hệ thống ống thoát chất thải nhà tắm, bồn cầu nhà vệ sinh > 60mm, riêng ống hầm cầu > 90mm

Trường hợp lắp đặt ống thoát nước cho nhà hàng, khách sạn, chung cư thì yêu cầu ống có kích thước lớn hơn phi 140 mm

>> Xem báo giá thi công điện nước tại Đà Nẵng

Độ sâu chôn cống thoát nước

Theo các quy định trong bản vẽ thiết kế thì độ sâu sẻ tùy thuộc vào đường ống thoát nước chính. VD nếu cống thành phố có độ sau tầm 2m thì bắt buộc đường ống bạn phải đặt dưới 1m.

do-sau-ong-thoat-nuoc
Độ sâu cống thoát nước

Trường hợp đặt ống thoát nước sấp sĩ gần bằng với hệ thống cống chính thì khả năng nước tràn ngược vào nhà là điều không thể tránh khỏi. Theo kinh nghiệm thị độ sâu tương ứng là là từ 30 – 50cm so với mặt nền

Bản vẽ cống thoát nước

Khi bạn có ý tưởng thiết kế hệ thống cấp thoát nước dân dụng thì bản vẻ là một trong những thứ cần có, với một bản vẽ tiêu chuẩn, có đầy đủ các sơ đồ cấp thoát nước thì bạn sẻ dễ dàng hình dung hơn về cách đi đường nước nhà vệ sinh, nhà tắm, các vị trí nhà bếp…

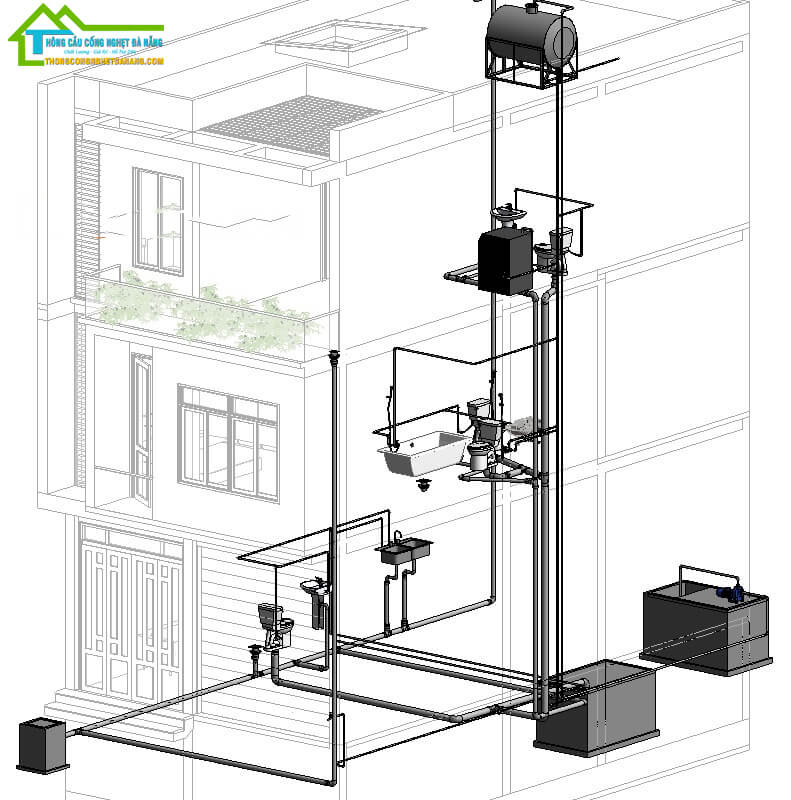

so-do-cap-thoat-nuoc-dan-dung
Bản vẽ cấp thoát nước dân dụng

Bản vẽ cấp thoát nước giành cho khu vực nhà tắm, nhà vệ sinh

so-do-cap-thoat-nuoc-nha-tam
Sơ đồ bản vẻ cấp thoát nước nhà tắm, nhà vệ sinh

Sau khi đã có sẵng sơ đồ, bản vẽ thiết kế cấp thoát nước cho căn nhà cũng chính là lúc các kiến trúc sư triển khai thi công lắp đặt đường ống cấp thoát nướccách vị trí cần chú ý như hộp gen cần phải được bố trí sao cho hiệu quả nhất nhằm tiết kiệm được không gian tối đa cho ngôi nhà

Bên cạnh đó những vị trí lắp đặt bồn cầu, bồn tiểu nam, bồn rửa mặt cần phải bố trí một cách khoa học để đảm bảo còn không gian trống cho nhu cầu sinh hoạt
